聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

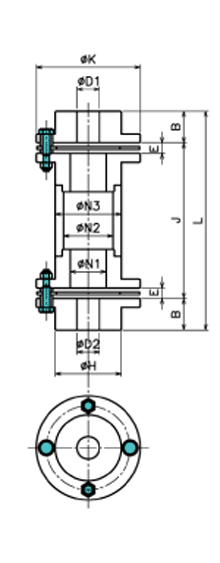

CM-JS系列 加長型

規格NO D1xD2/
最大
軸徑		 H K B E J N1 N2 N3 L 常用
扭力
(N.m)		 容許角度偏差
Allowable
Angular Error

偏角
(o)

 軸向
位移
(mm)
68-JS 25 38 68 25 5.25 最
長
需
求
M
a
x
(6000mm)
 28 33 38 2B+J 45 2 ±1.6
82-JS 35 52 82 25 8.8 38 44.8 50.8 95 2 ±2.0
94-JS 40 56 94 30 9.4 43 48 54 175 2 ±2.4
105-JS 42 66 105 33 10 45 59 65 245 2 ±2.8
128-JS 50 78 128 40 11 55 68.3 76.3 440 2 ±3.2
144-JS 55 90 144 45 11.6 60 79 89 780 2 ±3.6
168-JS 70 105 168 57.2 16.8 75 95 105 1270 2 ±5.0
194-JS 80 118 194 64.5 15 85 102 114 2060 2 ±5.4
214-JS 95 137 214 76.2 21.6 100 121 133 3330 2 ±6.6
246-JS 110 156 246 88.9 23.9 105 132 152 5290 2 ±7.6
276-JS 120 169 276 101.6 27.2 125 148 168 6860 2 ±8.0
