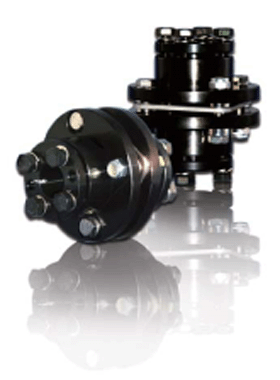

聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多,川脈生產之聯軸器一般
以撓性聯軸器為主,後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
,或者是需要簡易的安裝時,應
使用撓性聯軸器,它具有可吸收
平行,偏角,或軸向部份位差,
改善傳動動力特性的功能,因此
即使軸心發生少許偏差,而連接
端亦不會有勉強的情況。因應重
負荷需求,川脈亦開發大型鋼片
式撓性聯軸器,適用於大型重負
荷機組可供使用,多樣化的形式
及組裝方式,可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置,完美呈現機構連結,產生
最大效應。


CM-TB系列 錐套式

規格NO D1xD2/公差
Tolerance(H8)
H K B E I C L M1 M2
  min  max
68-TB 10 18-K25 38-K48 68 34 5.25 3 6 73.25 M5 M6
82-TB 14 28-K35 52-K62 82 35 8.8 3 7 78.8 M6 M6
94-TB 14 32-K40 56-K69 94 40 9.4 3 7 89.4 M6 M8
105-TB 20 42-K45 66-K74 105 44 10 3 8 98 M6 M8
128-TB 25 45-K50 78-K85 128 53 11 4 9 117 M8 M10
144-TB 30 55 90 144 60 11.6 5 10 131.6 M8 M10
168-TB 35 70 105 168 72.2 16.8 5 10 161.2 M8 M14
194-TB 40 75 118 194 81.5 15 6 11 178 M10 M16
214-TB 45 90 137 214 93.2 21.6 6 11 208 M12 M16
246-TB 50 105 156 246 106.9 23.9 6 12 237.7 M14 M20
276-TB 70 115 169 276 120.6 27.2 6 13 268.4 M16 M24
