聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

CM-W系列 間隔套型

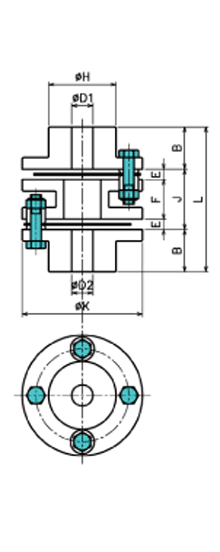

CM-W 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 H K B E F J L M
 min  max
68-W 10 25 38 68 25 5.25 23.8 34.3 84.3 M6
82-W 12 35 52 82 25 8.8 25.8 43.4 93.4 M6
94-W 12 40 56 94 30 9.4 30.4 49.2 109.2 M8
105-W 12 42 66 105 33 10 30.6 50.6 116.6 M8
128-W 25 50 78 128 40 11 38.6 60.6 140.6 M10
144-W 30 55 90 144 45 11.6 45.6 68.8 158.8 M10
168-W 35 70 105 168 57.2 16.8 44.4 78 192.4 M14
194-W 40 80 118 194 64.5 15 55 85 214 M16
214-W 45 95 137 214 76.2 21.6 53.8 97 249.4 M16
246-W 50 110 156 246 88.9 23.9 61.2 109 286.8 M20
276-W 70 120 169 276 101.6 27.2 79.6 134 337.2 M24


CM-W 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最高轉速
(rpm)		 容許角度誤差 彈簧定數
(N.m/rad)
角度誤差

平行誤差

 軸向位移
68-W 45 20000 2 0.5 ± 1.6 1.18×10
82-W 95 20000 2 0.55 ± 2.0 3.92×10
94-W 175 18000 2 0.6 ± 2.4 7.84×10
105-W 245 15000 2 0.7 ± 2.8 12.7×10
128-W 440 13000 2 0.8 ± 3.2 21.6×10
144-W 780 12000 2 0.9 ± 3.6 39.2×10
168-W 1270 10000 2 1.0 ± 5.0 73.5×10
194-W 2060 8000 2 1.2 ± 5.4 11.3×10
214-W 3330 7500 2 1.3 ± 6.6 16.2×10
246-W 5290 3400 2 1.4 ± 7.6 21.4×10
276-W 6860 3100 2 1.8 ± 8.0 29.1×10



Features：
* 高剛性
* 高扭力
* 零迴轉間隙
* 適合用於工具機械，高精密傳動機組

Notes：
* 本公司有改良設計變更內容的權利
(SPECIFICATIONS MODIFIED WITHOUT NOTICE.)
* 非經本公司同意.不得轉載目錄圖文內容
(NOT ALLOW FOR PUBLISH WITHOUT FORMAL APPROVED.)
