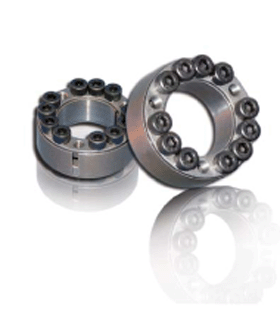

免鍵式軸環是採用錐型結構作組
件式的結合，以取代傳統方式鍵
槽加工模式，其優點為安裝與拆
卸容易，可大大減低工時的耗損
。
免鍵式軸環具有高同心度，可自
動校心，無迴轉間隙等特質，適
重負荷，慣性矩大，正逆轉頻繁
場所，高精度，高扭矩，可應用
於高度自動化，工具機械，精密
電子，紡織，食品，造紙……等
傳動系統中。
360度全方位完全迫緊裝置，完美
呈現機構傳動，確保機械穩固。

CM-A系列 非自動校心型
螺絲使用等級12.9

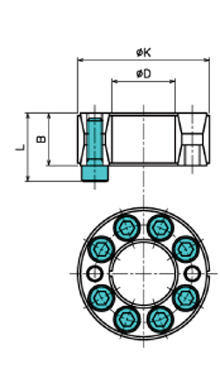

規格NO D K B L M 固定螺絲扭矩(N.m) 常用
扭力
(N.m)		 軸向
荷重
(kN)		 輪側
面壓
(N/m㎡)

重量(kg)
A-20 20 47 20 26 M6 15.6 270 27 90 0.23
A-22 22 47 20 26 M6 15.6 300 27 90 0.22
A-24 24 50 20 26 M6 15.6 360 30 95 0.24
A-25 25 50 20 26 M6 15.6 380 30 95 0.24
A-28 28 55 20 26 M6 15.6 470 34 100 0.28
A-30 30 55 20 26 M6 15.6 500 34 100 0.27
A-32 32 60 20 26 M6 15.6 650 41 110 0.32
A-35 35 60 20 26 M6 15.6 700 41 110 0.3
A-38 38 65 20 26 M6 15.6 880 45 110 0.35
A-40 40 65 20 26 M6 15.6 950 47 110 0.33
A-42 42 75 24 32 M8 37.9 1600 75 130 0.58
A-45 45 75 24 32 M8 37.9 1700 75 130 0.55
A-48 48 80 24 32 M8 37.9 1800 75 120 0.62
A-50 50 80 24 32 M8 37.9 1900 75 120 0.59
A-55 55 85 24 32 M8 37.9 2300 85 130 0.64
A-60 60 90 24 32 M8 37.9 2500 85 120 0.68
A-65 65 95 24 32 M8 37.9 3000 95 130 0.73
A-70 70 110 28 38 M10 75.2 4800 130 130 1.3
A-75 75 115 28 38 M10 75.2 5000 130 130 1.35
A-80 80 120 28 38 M10 75.2 5300 130 130 1.42
A-85 85 125 28 38 M10 75.2 6400 150 140 1.5
A-90 90 130 28 38 M10 75.2 6500 160 140 1.56
A-95 95 135 28 38 M10 75.2 8000 170 140 1.63
A-100 100 145 33 45 M12 131 9700 190 140 2.23
A-110 110 155 33 45 M12 131 10600 200 130 2.37
A-120 120 165 33 45 M12 131 13000 210 130 2.6
A-130 130 180 38 50 M12 131 18000 270 120 3.6
A-140 140 190 38 50 M12 131 21000 300 120 3.75
A-150 150 200 38 50 M12 131 24000 320 120 4.1
A-160 160 210 38 50 M12 131 28000 350 130 4.3
A-170 170 225 44 58 M14 209 33000 380 120 5.7
A-180 180 235 44 58 M14 209 38000 420 120 6
A-190 190 250 52 66 M14 209 46000 480 110 8.2
A-200 200 260 52 66 M14 209 53000 530 120 8.5
A-220 220 285 56 72 M16 325 68000 620 120 11.22
A-240 240 305 56 72 M16 325 86000 710 130 12.2
A-260 260 325 56 72 M16 325 105000 810 135 13.5
