免鍵式軸環是採用錐型結構作組
件式的結合，以取代傳統方式鍵
槽加工模式，其優點為安裝與拆
卸容易，可大大減低工時的耗損
。
免鍵式軸環具有高同心度，可自
動校心，無迴轉間隙等特質，適
重負荷，慣性矩大，正逆轉頻繁
場所，高精度，高扭矩，可應用
於高度自動化，工具機械，精密
電子，紡織，食品，造紙……等
傳動系統中。
360度全方位完全迫緊裝置，完美
呈現機構傳動，確保機械穩固。

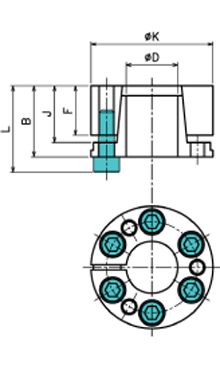

CM-D系列 自動校心型
螺絲使用等級12.9
規格NO D K F J B L M 固定螺絲扭矩(N.m) 常用
扭力
(N.m)		 軸向
荷重
(kN)		 輪側
面壓
(N/m㎡)

重量(kg)
D-20 20 47 26 31 42 48 M6 15.6 550 55 100 0.37
D-22 22 47 26 31 42 48 M6 15.6 600 55 100 0.37
D-24 24 50 26 31 42 48 M6 15.6 660 55 100 0.4
D-25 25 50 26 31 42 48 M6 15.6 680 55 100 0.4
D-28 28 55 26 31 42 48 M6 15.6 720 55 100 0.44
D-30 30 55 26 31 42 48 M6 15.6 820 55 100 0.53
D-32 32 60 26 31 42 48 M6 15.6 1400 80 130 0.52
D-35 35 60 26 31 42 48 M6 15.6 1400 80 130 0.5
D-38 38 65 26 31 42 48 M6 15.6 1600 80 130 0.6
D-40 40 65 26 31 42 48 M6 15.6 1600 110 130 0.58
D-42 42 75 30 36 50 58 M8 37.9 2500 110 130 1
D-45 45 75 30 36 50 58 M8 37.9 2500 150 130 0.97
D-48 48 80 30 36 50 58 M8 37.9 3700 150 170 1.08
D-50 50 80 30 36 50 58 M8 37.9 3700 150 170 1.05
D-55 55 85 30 36 50 58 M8 37.9 4100 150 160 1.14
D-60 60 90 30 36 50 58 M8 37.9 4500 160 160 1.18
D-65 65 95 30 36 50 58 M8 37.9 4500 160 150 1.26
D-70 70 110 39 46 60 70 M10 75.2 8400 240 150 2.25
D-75 75 115 39 46 60 70 M10 75.2 8400 240 140 2.43
D-80 80 120 39 46 60 70 M10 75.2 9600 250 140 2.6
D-85 85 125 39 46 60 70 M10 75.2 11000 250 150 2.7
D-90 90 130 39 46 60 70 M10 75.2 13000 300 150 2.8
D-95 95 135 39 46 60 70 M10 75.2 13000 300 150 3
D-100 100 145 46 52 68 80 M12 131 17500 350 150 4.1
D-110 110 155 46 52 68 80 M12 131 20000 300 150 4.4
D-120 120 165 46 52 68 80 M12 131 21300 330 150 4.8
D-130 130 180 46 52 68 80 M12 131 28000 350 150 5.7
D-140 140 190 51 58.5 76 90 M14 209 30400 350 150 6.2
D-150 150 200 51 58.5 76 90 M14 209 39000 400 160 7.1
D-160 160 210 51 58.5 76 90 M14 209 41700 400 170 8
D-170 170 225 51 58.5 76 90 M14 209 52000 460 160 11
D-180 180 235 51 58.5 76 90 M14 209 55000 460 170 12
