免鍵式軸環是採用錐型結構作組
件式的結合，以取代傳統方式鍵
槽加工模式，其優點為安裝與拆
卸容易，可大大減低工時的耗損
。
免鍵式軸環具有高同心度，可自
動校心，無迴轉間隙等特質，適
重負荷，慣性矩大，正逆轉頻繁
場所，高精度，高扭矩，可應用
於高度自動化，工具機械，精密
電子，紡織，食品，造紙……等
傳動系統中。
360度全方位完全迫緊裝置，完美
呈現機構傳動，確保機械穩固。

CM-ES系列 自動校心型

螺絲使用等級12.9

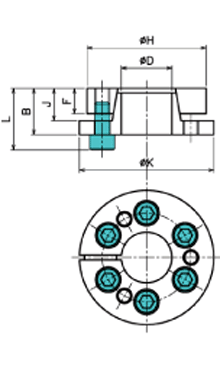

規格NO D H K F J B L M 固定螺絲扭矩(N.m) 常用
扭力
(N.m)		 軸向
荷重
(kN)		 輪側
面壓
(N/m㎡)

重量(kg)
ES-06 6 19 21.5 8 10.5 13.5 16.5 M3 1.96 6.2 4 53 0.02
ES-08 8 22 25 10 13 17 21 M4 4.54 18 4.7 70 0.03
ES-09 9 23 26 10 13 17 21 M4 4.54 21 4.7 68 0.04
ES-10 10 24 27 10 13 17 21 M4 4.54 30 6.2 87 0.06
ES-11 11 25 28 10 13 17 21 M4 4.54 34 6.2 84 0.06
ES-12 12 26 29 10 13 17 21 M4 4.54 47 7.8 100 0.07
ES-13 13 27 30 10 13 17 21 M4 4.54 50 7.8 97 0.08
ES-14 14 31 34 12.5 16 21 26 M5 9.18 70 10 87 0.08
ES-15 15 32 35 12.5 16 21 26 M5 9.18 75 10 84 0.08
ES-16 16 33 36 12.5 16 21 26 M5 9.18 80 10 81 0.08
ES-17 17 34 37 12.5 16 21 26 M5 9.18 105 12.5 99 0.09
ES-18 18 35 38 12.5 16 21 26 M5 9.18 110 12.5 96 0.1
ES-19 19 47 56 17 22 28 34 M6 15.6 290 30 94 0.26
ES-20 20 47 56 17 22 28 34 M6 15.6 320 32 100 0.25
ES-22 22 47 56 17 22 28 34 M6 15.6 320 32 100 0.25
ES-24 24 50 59 17 22 28 34 M6 15.6 360 32 100 0.27
ES-25 25 50 59 17 22 28 34 M6 15.6 420 34 100 0.27
ES-28 28 55 64 17 22 28 34 M6 15.6 500 34 100 0.32
ES-30 30 55 64 17 22 28 34 M6 15.6 520 34 100 0.35
ES-32 32 60 69 17 22 28 34 M6 15.6 770 48 110 0.37
ES-35 35 60 69 17 22 28 34 M6 15.6 840 48 110 0.34
ES-38 38 65 74 17 22 28 34 M6 15.6 910 48 110 0.4
ES-40 40 65 74 17 22 28 34 M6 15.6 960 48 110 0.38
ES-42 42 75 84 20 25 33 41 M8 9.18 1000 65 110 0.65
ES-45 45 75 84 20 25 33 41 M8 9.18 1500 65 110 0.63
ES-48 48 80 89 20 25 33 41 M8 9.18 2000 85 140 0.7
ES-50 50 80 89 20 25 33 41 M8 9.18 2100 85 140 0.68
ES-55 55 85 91 20 25 33 41 M8 9.18 2500 95 140 0.73
ES-60 60 90 99 20 25 33 41 M8 9.18 2700 90 130 0.78
ES-65 65 95 104 20 25 33 41 M8 9.18 3200 100 140 0.83
ES-70 70 110 119 24 30 40 50 M10 75.2 4900 140 140 1.33
ES-75 75 115 124 24 30 40 50 M10 75.2 5300 140 130 1.4
ES-80 80 120 129 24 30 40 50 M10 75.2 5600 140 130 1.48
ES-85 85 125 134 24 30 40 50 M10 75.2 6700 160 130 1.55
ES-90 90 130 139 24 30 40 50 M10 75.2 7100 160 130 1.63
ES-95 95 135 144 24 30 40 50 M10 75.2 9100 195 135 1.7
ES-100 100 145 154 26 32 44 56 M12 131 10200 200 150 2.6
ES-110 110 155 164 26 32 44 56 M12 131 10600 200 150 2.8
ES-120 120 165 174 26 32 44 56 M12 131 13000 216 140 3
ES-130 130 180 189 34 40 54 64 M12 131 18900 290 135 4.6
ES-140 140 190 199 34 40 54 68 M14 209 20500 333 125 4.9
ES-150 150 200 209 34 40 54 68 M14 209 25000 362 120 5.2
ES-160 160 210 219 34 40 54 68 M14 209 29000 362 130 5.5
ES-170 170 225 234 44 50 64 78 M14 209 34000 400 135 7.75
ES-180 180 235 244 44 50 64 78 M14 209 36000 400 120 8.15
ES-190 190 250 259 44 50 64 78 M14 209 47500 500 115 9.5
ES-200 200 260 269 44 50 64 78 M14 209 50000 500 140 9.9
