免鍵式軸環是採用錐型結構作組
件式的結合，以取代傳統方式鍵
槽加工模式，其優點為安裝與拆
卸容易，可大大減低工時的耗損
。
免鍵式軸環具有高同心度，可自
動校心，無迴轉間隙等特質，適
重負荷，慣性矩大，正逆轉頻繁
場所，高精度，高扭矩，可應用
於高度自動化，工具機械，精密
電子，紡織，食品，造紙……等
傳動系統中。
360度全方位完全迫緊裝置，完美
呈現機構傳動，確保機械穩固。

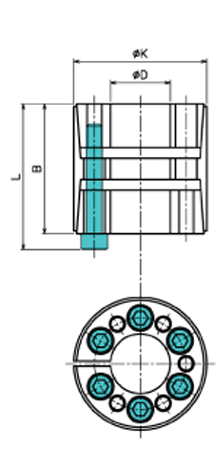

CM-F系列 自動校心型

螺絲使用等級12.9
規格NO D K B L M 固定螺絲扭矩(N.m) 常用
扭力
(N.m)		 軸向
荷重
(kN)		 輪側
面壓
(N/m㎡)

重量(kg)
F-25 25 50 40 46 M6 15.6 900 70 90 0.42
F-28 28 55 40 46 M6 15.6 940 70 90 0.44
F-30 30 55 40 46 M6 15.6 1100 70 90 0.48
F-32 32 60 50 56 M6 15.6 1300 70 110 0.47
F-35 35 60 50 56 M6 15.6 1600 90 110 0.52
F-38 38 65 57 63 M6 15.6 2400 90 110 0.61
F-40 40 65 57 63 M6 15.6 2400 120 110 0.6
F-42 42 75 64 72 M8 37.9 3300 150 140 0.59
F-45 45 75 64 72 M8 37.9 3300 150 140 0.85
F-48 48 80 64 72 M8 37.9 4200 160 130 1.3
F-50 50 80 64 72 M8 37.9 4200 160 130 1.2
F-55 55 85 64 72 M8 37.9 4800 170 120 1.35
F-60 60 90 64 72 M8 37.9 6200 200 120 1.4
F-65 65 95 64 72 M8 37.9 6900 210 130 1.55
F-70 70 110 78 88 M10 75.2 11500 330 130 2.9
F-75 75 115 78 88 M10 75.2 12500 330 130 3.1
F-80 80 120 78 88 M10 75.2 14500 360 130 3.25
F-85 85 125 78 88 M10 75.2 15500 400 130 3.45
F-90 90 130 78 88 M10 75.2 18100 400 130 3.6
F-95 95 135 78 88 M10 75.2 19500 400 130 3.85
F-100 100 145 100 112 M12 131 26500 500 130 5.7
F-110 110 155 100 112 M12 131 31000 600 110 6.3
F-120 120 165 100 112 M12 131 40000 660 120 7
F-130 130 180 116 130 M14 209 53000 800 130 10
F-140 140 190 116 130 M14 209 64000 900 110 10
F-150 150 200 116 130 M14 209 74000 1000 110 11
F-160 160 210 116 130 M14 209 84000 1050 110 12
F-170 170 225 146 162 M16 325 108000 1300 120 18
F-180 180 235 146 162 M16 325 121000 1300 120 18
F-190 190 250 146 162 M16 325 133000 1400 130 23
F-200 200 260 146 162 M16 325 146000 1400 130 27
