聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

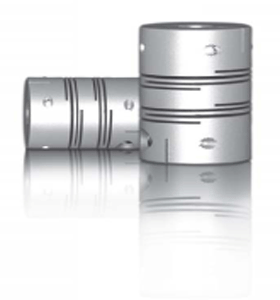

CM-FC系列 撓性聯軸器

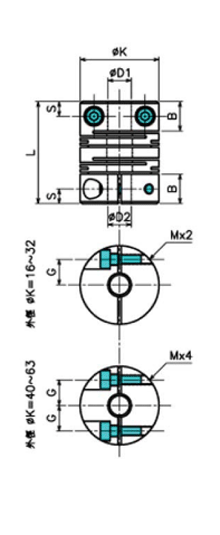

CM-FC 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 K S B L G M 重量(g)
min max
CM-FC16C 4 6 16 3.25 6.5 23 5 M2.5 9.2
CM-FC20C 4 8 20 3.75 7.5 26 6.5 M2.5 16
CM-FC25C 5 10 25 4.25 8.5 31 8 M3 28
CM-FC32C 6 14 32 6 12 41 10 M4 64
CM-FC40C 8 16 40 8.5 17 56 13 M5 140
CM-FC50C 12 22 50 9 18 71 16.5 M6 270
CM-FC63C 14 35 63 11 22 90 23.5 M6 530


CM-FC 特性表／ Specifications
規格NO 常用
扭力
(N.m)		 最大
扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高
轉速
(rpm)		 慣性矩
(kg.㎡)		 剛性靜扭力值
(N.m/ rad)
偏心
(mm)		 偏角
(o)		 軸向位移
(mm)
CM-FC16C 0.3 0.6 0.10 2 ±0.4 9500 3.4×10 47
CM-FC20C 0.5 1 0.10 2 ±0.4 7600 9.1×10 120
CM-FC25C 1 2 0.15 2 ±0.5 6100 2.6×10 170
CM-FC32C 2 4 0.15 2 ±0.5 4800 9.7×10 280
CM-FC40C 5 10 0.20 2 ±0.5 3800 3.3×10 350
CM-FC50C 10 20 0.20 2 ±0.5 3100 1.0×10 590
CM-FC63C 20 40 0.20 2 ±0.5 2400 3.2×10 850


Features：
* 完美單一本體－撓性聯軸器
* 零迴轉間隙
* 藉由彈性作用，完美吸收軸偏移、角偏差、軸端部分位差
* 高扭力、高負荷
* 可正逆轉特性
* 適用於伺服馬達
* 固定方式：夾鉗式
