聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

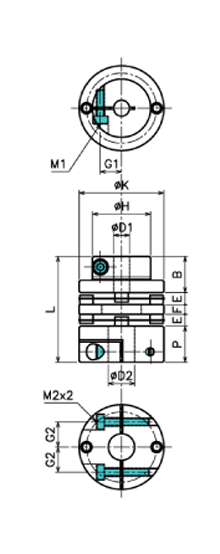

CM-HWB系列 鋼片加長型

CM-HWB 尺寸表／ Dimension 單位/Unit：mm
規格NO D1/公差
Tolerance(H8)		 D2/公差
Tolerance(H8)		 H K B E F P L G1 G2 M1 M2
min max min max
HWB-35C 6 12 6 14 24 35 13 3 8 12 39 9 12.5 M3 M3
HWB-40C 8 16 8 16 28 40 17 3.95 10 15 49.9 10.5 14 M4 M4
HWB-45C 8 19 10 19 32 45 18 3.95 10 15 50.9 13 17.5 M4 M4
HWB-56C 12 24 12 25 42 56 21.4 4.95 12 20 63.3 16.5 22 M5 M5
HWB-68C 12 25 14 28 46 68 24 5.25 15.5 24 74 17.5 26 M6 M6
HWB-82C 19 35 19 35 62 82 30 8.8 21.5 29.8 98.9 24 31 M8 M8
HWB-94C 22 42 22 42 70 94 31 9.4 22 30 101.8 29 37 M8 M8


CM-HWB 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高轉速
(rpm)		 慣性矩
(kg.㎡)		 重量
(g)
偏心
(mm)		 偏角
(o)		 軸向位移(mm)
HWB-35C 4 8 0.2 2 ±0.4 10000 3.8×10 91
HWB-40C 6 12 0.24 2 ±0.5 10000 12.5×10 148
HWB-45C 10 20 0.24 2 ±0.6 10000 16.42×10 195
HWB-56C 25 50 0.28 2 ±0.8 10000 48×10 340
HWB-68C 45 90 0.34 2 ±0.9 10000 126×10 605
HWB-82C 95 190 0.52 2 ±1.10 10000 565×10 1310


Features：
* 高剛性
* 高扭力
* 低慣性
* 零迴轉間隙
* 適用於伺服馬達
* 固定方式：夾鉗式
