聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

CM-J系列 爪型止付式

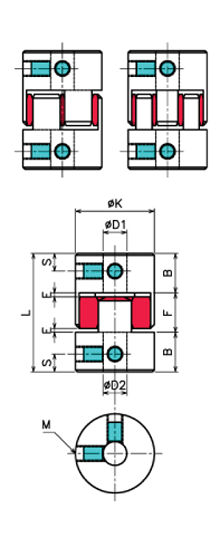

CM-J 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 K S B E F L M
min max
J-20 5 9.525 20 5 10.35 0.7 9.3 30 M3
J-30 6 16 30 5.5 11.5 1 12 35 M4
J-40 8 20 40 12.5 25.4 1.5 15.2 66 M5
J-55 10 25 55 15.5 30.9 1.2 16.2 78 M8
J-65 12 35 65 17.5 35.5 2 19 90 M8
J-80 15 45 80 23 46 2 22 114 M8
J-95 20 55 95 25.5 51.1 2 23.8 126 M8


CM-J 特性表／ Specifications
規格NO 常用扭力
(N.m)		 最大扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高
轉速
(rpm)

剛性靜
扭力值
(N.m/rad)

 慣性矩
(kg.㎡)		 重量
(g)
偏心
(mm)		 偏角
(o)		 軸向位移
(mm)
J-20 5 10 0.1 1 ±0.80 19000 55 1.1×10 20
J-30 12.5 25 0.1 1 ±1.00 13000 135 5.9×10 40
J-40 17 34 0.1 1 ±1.20 9600 1100 4.0×10 150
J-55 60 120 0.1 1 ±1.40 7000 3200 1.7×10 350
J-65 160 320 0.1 1 ±1.50 5900 4900 3.9×10 500
J-80 325 650 0.1 1 ±1.80 4800 7400 1.12×10 1000
J-95 450 900 0.1 1 ±2.00 3600 14000 2.0×10 1500


Features：
* 高扭力、高剛性
* 高正逆轉特性
* 低慣性
* 適用於伺服馬達或精密定位傳動
* 免保養、壽命長
* 止付螺絲式固定
* 本體：鋁合金材質
* 使用溫度範圍：-20°C~80°C
