免鍵式軸環是採用錐型結構作組
件式的結合，以取代傳統方式鍵
槽加工模式，其優點為安裝與拆
卸容易，可大大減低工時的耗損
。
免鍵式軸環具有高同心度，可自
動校心，無迴轉間隙等特質，適
重負荷，慣性矩大，正逆轉頻繁
場所，高精度，高扭矩，可應用
於高度自動化，工具機械，精密
電子，紡織，食品，造紙……等
傳動系統中。
360度全方位完全迫緊裝置，完美
呈現機構傳動，確保機械穩固。

CM-KE系列 自動校心型

螺絲使用等級12.9

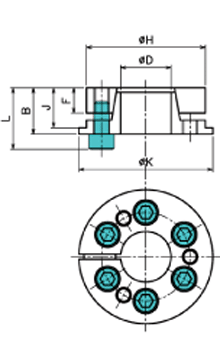

規格NO D H K F J B L M 固定螺絲扭矩(N.m) 常用
扭力
(N.m)		 軸向
荷重
(kN)		 輪側
面壓
(N/m㎡)

重量(kg)
KE-05 5 16 18.5 8 12 13.5 16.5 M3 1.96 7.5 2.86 70 0.02
KE-06 6 17 19.5 8 12 13.5 16.5 M3 1.96 9.0 2.86 66 0.02
KE-08 8 21 23.5 10 14.5 16.5 20.5 M4 4.54 24.5 5.96 88 0.03
KE-10 10 23 25.5 10 14.5 16.5 20.5 M4 4.54 31.4 5.96 80 0.04
KE-11 11 24 26.5 10 14.5 16.5 20.5 M4 4.54 34.3 5.96 77 0.04
KE-12 12 26 28.5 10 14.5 16.5 20.5 M4 4.54 50 7.94 95 0.05
KE-14 14 28 30.5 12 17.5 20 24 M4 4.54 73.5 9.9 92 0.06
KE-15 15 29 31.5 12 17.5 20 24 M4 4.54 94.1 11.9 107 0.07
KE-16 16 30 32.5 12 17.5 20 24 M4 4.54 101 11.9 103 0.07
KE-17 17 31 33.5 12 17.5 20 24 M4 4.54 107 11.9 100 0.07
KE-18 18 32 34.5 12 17.5 20 24 M4 4.54 113 11.9 97 0.08
KE-19 19 33 35.5 12 17.5 20 24 M4 4.54 120 11.9 94 0.08
KE-20 20 38 42 15 20.5 25 30 M5 9.18 206 19.4 107 0.14
KE-22 22 40 44 15 20.5 25 30 M5 9.18 226 19.4 101 0.15
KE-24 24 42 46 15 20.5 25 30 M5 9.18 329 25.9 128 0.16
KE-25 25 43 47 15 20.5 25 30 M5 9.18 343 25.9 125 0.17
KE-28 28 46 50 17 22.5 28 33 M5 9.18 432 29.2 117 0.21
KE-30 30 48 52 17 22.5 28 33 M5 9.18 515 32.4 124 0.22
KE-32 32 50 54 17 22.5 28 33 M5 9.18 549 32.4 120 0.23
KE-35 35 57 62 19 25 32 38 M6 15.6 678 36.6 106 0.36
KE-38 38 60 65 19 25 32 38 M6 15.6 921 45.8 125 0.97
KE-40 40 62 67 19 25 32 38 M6 15.6 969 45.8 122 0.4
KE-42 42 64 69 19 25 32 38 M6 15.6 1010 45.8 118 0.42
KE-45 45 67 72 19 25 32 38 M6 15.6 1090 45.8 113 0.44
KE-48 48 70 75 19 25 32 38 M6 15.6 1390 54.9 129 0.46
KE-50 50 72 77 19 26 34.5 40.5 M6 15.6 1700 64.1 146 0.5
KE-55 55 77 82 19 26 34.5 40.5 M6 15.6 1860 64.1 137 0.55
KE-60 60 82 87 19 26 34.5 40.5 M6 15.6 2180 68.6 137 0.59
KE-65 65 87 92 19 26 34.5 40.5 M6 15.6 2360 68.6 129 0.63
KE-70 70 97 102 22 31.5 40.5 48.5 M8 37.9 3750 101 148 0.99
KE-75 75 102 107 22 31.5 40.5 48.5 M8 37.9 4030 101 141 1
KE-80 80 107 112 22 31.5 41.5 49.5 M8 37.9 5010 118 157 1.1
KE-85 85 112 117 22 31.5 41.5 49.5 M8 37.9 5320 118 150 1.2
KE-90 90 123 128 29 41.5 54 64 M10 75.2 8960 187 165 2.1
KE-95 95 128 133 29 41.5 54 64 M10 75.2 9460 187 158 2.2
KE-100 100 133 138 29 41.5 54 64 M10 75.2 9900 187 152 2.3
