聯軸器為連接兩軸之傳動並傳達
安全轉矩的機械裝置。聯軸器種
類繁多，川脈生產之聯軸器一般
以撓性聯軸器為主，後續開發機
種為齒輪式聯軸器。
當兩軸要連接為一直線發生困難
，或者是需要簡易的安裝時，應
使用撓性聯軸器，它具有可吸收
平行，偏角，或軸向部份位差，
改善傳動動力特性的功能，因此
即使軸心發生少許偏差，而連接
端亦不會有勉強的情況。因應重
負荷需求，川脈亦開發大型鋼片
式撓性聯軸器，適用於大型重負
荷機組可供使用，多樣化的形式
及組裝方式，可提供客戶端極為
廣泛的需求。三次元無背隙聯結
裝置，完美呈現機構連結，產生
最大效應。

CM-HT系列 圓盤型高剛性

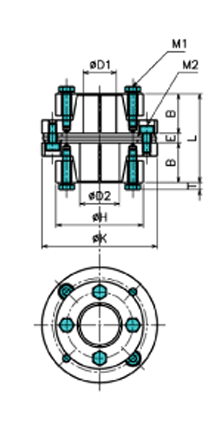

CM-HT 尺寸表／ Dimension 單位/Unit：mm
規格NO D1×D2/公差
Tolerance(H8)		 H K B E T L M1 M2
min max
HT-40 8 16 38 40 16 3.95 2.8 35.95 M4 M4
HT-56 10 16 48 56 20 4.95 3.5 44.95 M5 M5
18 25 54
HT-68 14 22 54 68 25 5.25 4 55.25 M6 M6
24 28 64
HT-82 16 22 56 82 30 8.8 4 68.8 M6 M6
24 30 64
32 35 69
HT-94 19 22 58 94 30 9.4 4 69.4 M6 M8
24 30 68
32 40 78
42   88
HT-105 24 30 68 105 30 10 4 70 M6 M8
32 40 78
42 45 88



CM-HT 特性表／ Specifications
規格NO 常用扭力
(N.m)		 容許角度偏差
Allowable Angular Error		 最高
轉速
(rpm)

彈力
定數
(N.m/rad)

 軸向彈
簧定數
(N.m/rad)		 慣性矩
(kg.㎡)		 重量 (g)
偏心
(mm)		 偏角
(o)		 軸向位移(mm)
HT-40 7 0.02 1 ±0.25 6000 10000 50 2.8×10 120
HT-56 25 0.02 1 ±0.40 6000 16000 43 12×10 308
HT-68 60 0.02 1 ±0.45 6000 60000 45 28×10 560
HT-82 90 0.02 1 ±0.45 6000 70000 60 35×10 855
HT-94 180 0.02 1 ±0.80 6000 140000 120 108×10 1500
HT-105 250 0.02 1 ±0.80 6000 160000 160 115×10 1700


Features：
* 低慣性零迴轉間隙
* 具緩衝抗震功能
* 錐型固定方式安全可靠
* 適用伺服馬達或精密定位傳動
* 免保養壽命長
* 本體鋁合金材質輕量化
